저번 시간에 이어 Nyquist Plot의 안정성에 관한 문제를 풀어보겠습니다.
① Nyquist 선도가 (3,0)에서 시작하고 (1,0)에서 끝납니다. 둘 다 0°이고 위상이 0°→-90°→-180°→-270°→0°로 변하므로 맞는 설명입니다.
② 출발점이 실수축상에 존재하므로 0형 시스템이고, 출발점과 도착점이 모두 실수축 상에 존재하므로 분모와 분자의 차수는 같습니다. 또한 위상이 0°→-90°→-180°→-270°→0°로 감소하므로 분모에 좌반면 극점 2개, 분자에 우반면 영점 2개가 존재합니다. 따라서 원점이나 jw축에 극점이 존재한다고 볼 수 없습니다. 틀린 내용이므로 정답은 2번입니다. 이해가 잘 되지 않는다면 이전 포스팅(【자동제어】Nyquist Plot - 전달함수 선지 소거법)을 참고하세요.
③ (-1,0)을 감싸지 않으므로 N=0이고, G(s)가 불안정 극점이 없다고 했으므로 P=0입니다. 따라서 Z=0으로 모든 K에 대해 시스템은 안정합니다. 옳은 설명입니다.
④ N=0이고 P≠0인 경우이므로 Z≠0이어서 불안정합니다. 옳은 설명입니다.
s-평면의 우반평면에 극점을 갖지 않는다고 했으므로, P=0입니다. N=P-Z에서 N≠0이면, 즉 Nyquist Plot에서 (-1,0)을 감싸면 불안정한 상황입니다.
여기서 필요한 것이 Nyquist Plot의 생략된 부분을 그리는 방법입니다. 이것은 시스템의 형(type)으로부터 알 수 있습니다. 각 선도의 출발점으로부터 시스템의 형을 추정할 수 있습니다. 각각 ① 0형, ② 1형, ③ 2형, ④ 3형 시스템입니다. 보기에서 생략된 부분을 다음과 같이 그릴 수 있습니다.
이렇게 그려지는 이유는 사상(mapping)의 자세한 원리를 알면 알 수 있지만, 문제 푸는 데는 그 원리를 이해할 필요는 없기 때문에 설명은 하지 않겠습니다. 위 그림에서 바깥의 원형으로 표시된 부분은, 이득이 무한대(∞)임을 나타내는 것입니다. 즉 사실 무한히 멀리 떨어져 볼 수 없는 부분이지만 주파수에 따른 궤적을 표현하기 위해 외곽부분에 원형으로 표기한 것입니다.
규칙은 다음과 같습니다. 0형 시스템의 경우 생략된 부분이 없습니다. 1형 시스템은 우반평면에 시계방향으로 큰 반원이 그려집니다.(②) 2형 시스템은 전체 평면에 시계방향으로 큰 원이 그려집니다.(③) 3형 시스템은 시계방향의 큰 원+좌반평면에 반원이 그려집니다.(④). ①, ②, ③에서 모두 N=0인데 반해 ④에서는 N=-2입니다(점 (-1,0)을 시계방향으로 2번 감싼 것을 알 수 있습니다). 따라서 답은 4번입니다.
안정성에 관한 문제는 여기까지입니다. 다음으로 Nyquist Plot을 통해 특정한 값을 구하는 문제들을 풀어 보겠습니다.
여기서는 정상상태 출력값을 구하라고 했는데, 이는 최종값 정리를 이용하여 구하면 됩니다.
이 때 단위계단입력이므로 R(s)=1/s가 되어 결과적으로 G(0)의 값을 구하면 되고, 이는 선도에서 보다시피 4입니다. 따라서 답은 3번입니다.
먼저 전달함수를 먼저 구해야 합니다. 출발점이 K/2여야 하므로 ③, ④는 소거됩니다(출발점이 K/6으로 계산됨). 또는 위상이 0°에서 시작하여 -180°에서 끝나므로 분모에 좌반평면 극점이 2개 존재해야 하는 것에서 ③, ④를 소거할 수도 있습니다.
전달함수에서 wp일 때 허수축(-90°)에 위치하므로, 분모를 계산했을 때 순허수여야 합니다. 그래야 전달함수 전체가 순허수가 되기 때문입니다.
여기서 순허수가 되려면 실수부분이 0이 되어야 하므로 w=√2이고 이 때의 이득을 계산하면 다음과 같습니다.
따라서 답은 2번입니다. 올해 국가직에서 이와 유사한 문제가 출제되었습니다!
위상이 -180°이고 실수축 위에 있으므로, 이번에는 반대로 분모를 계산했을 때 실수여야 합니다.

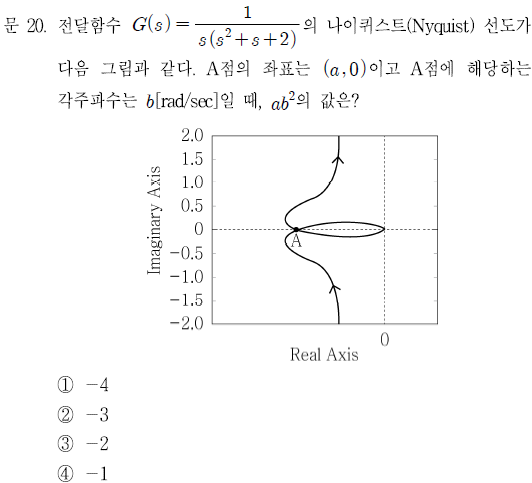

허수부분이 0이어야 하므로 w=√2여야 하고 즉 b=√2입니다. 전달함수에 w=√2를 대입하면 -1/2가 되므로 a=-1/2입니다. ab²를 계산하면 -1이 나와서 답은 4번입니다.
즉, 위와 같이 Nyquist Plot 상의 특정한 값을 구해야 할 때에는, 그 점의 출발점(G(0))에서의 값, 혹은 실수축 또는 허수축 상에 위치하는 성질 등의 단서를 통해 알아내야 합니다.
