【기계공작법】개념 예상문제 11회

1. 목재의 수축이 큰 방향부터 차례로 나열하시오.

연륜방향>연수방향>섬유방향

2. 슬러시주조법에 대해 설명하시오.

용탕에 금형을 주입하고 두께층이 생기면 거꾸로 하여 미응고금속을 쏟아내는 주조법이다.

3. 재결정온도란, (      )내에 재결정의 (      )이 완료되는 온도를 뜻한다.

1시간내, 95%

4. 형단조에서 배럴링은 저온에서 발생할 수 (있고,없고), 금형과 소재의 (접촉부,비접촉부)에서 변형이 일어난다.

있고, 비접촉부

5. 전단가공에서 펀치-다이 간극은 연성재료는 (      ), 경질재료는 (      ) 한다.

작게, 넓게

6. 무윤활로 열간압출이 가능한 금속 3가지는?

Al(알루미늄), Cu(구리), Pb(납)

7. 사출성형 불량 중 웰드마크(weld mark)에 대해 설명하고, 어느 부분에서 잘 형성되는지 서술하시오.

수지가 합류할 때 선 모양이 형성, 벽두께가 얇은 곳.

8. 오토콜리메이터(autocolimator)의 원리와 측정할 수 있는 기하공차를 쓰시오.

광원에서 나온 빛과 측정대상에 반사되는 빛의 경로를 비교하여 각도변화 측정. 진직도, 평면도, 직각도, 평행도

9. 이종금속의 용접에 가장 적합한 용접법은 (      )이고, 그 외에 (      ),(      )이 있다.

확산용접, 초음파용접, 마찰용접

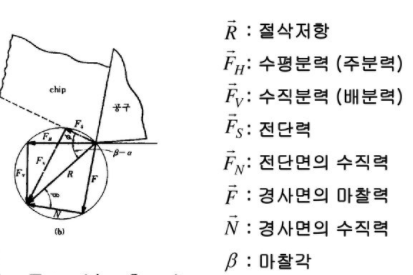

10. 절삭가공에서 절삭력에 대한 식 5가지를 쓰고, 각 각과 힘이 무엇을 의미하는 지 쓰시오. 또 마찰계수를 나타내는 식을 쓰시오.

11. 철과 탄소강의 절삭에는 (      )을 이용하여 가공한다.

알루미늄산화물(=알루미나,알록사이트)

12. 브로칭(broaching)가공은 높이가 점차적으로 (높아지는,낮아지는) 절삭날을 인발, 압입하는 가공으로, 절삭속도는 (      )고 작업속도는 (      )다. 주로 (      )등의 (      )에 이용된다.

높아지는, 느리고, 빠르다, 키홈 및 스파이럴홈, 대량생산

13. 드릴링머신의 작업순서를 순서대로 나열하시오.

센터드릴링-드릴링-보링-리밍-호닝

14. 연삭온도에 의한 균열 3가지를 쓰시오.

템퍼링, 연삭버닝, 망상열균열

15. 공정용어 중, 제품의 성능이나 특성을 시험제작전에 미리 예측할 수 있는 것은 (      )이다.

CAE(computer aided engineering)

16. 습식래핑과 건식래핑을 다음 측변에시 비교서술하시오. (입자,운동,래핑액,다듬질량,표면거칠기,래핑압력,용도,광택)

습식 : 유리입자, 구름운동, 래핑액, 다듬질량 크다, 표면거칠기 크다, 래핑압력 작다, 일반다듬질, 광택x
건식 : 매립입자, 미끄럼운동, 래핑액x, 다듬질량 작다, 표면거칠기 작다, 래핑압력 크다, 마무리다듬질, 광택o

17. 전해연삭의 정밀도는 기계연삭보다 (높다,낮다). 경도가 (높을수록,낮을수록) 연삭능률이 좋다.

낮다, 높을수록

18. 공정반응(eutectic)을 설명하고 탄소평형상태도에서 그 예를 설명하시오.

공정반응 - 액체↔고체+고체. 4.3%C에서 액체→레데뷰나이트(오스테나이트+시멘타이트)

19. 게이지강의 조성을 쓰시오.

1%C 이하의 탄소강에 Mn, Cr, W, Ni 첨가

20. 비커즈 경도 시험법에 대해 설명하고 그 계산식을 쓰시오.

대면각 136도의 다이아몬드 피라미드를 사용한다. 자국의 대각선길이 d를 현미경으로 측정하여 구한다.
